انتخاب مسیر مناسب برای عبور کابلهای برق و شبکه، فقط به خرید یک قطعه فلزی محدود نمیشود. اگر عرض، ضخامت یا نوع پوشش بهدرستی انتخاب نشود، ممکن است هنگام نصب با کمبود فضا، تغییر شکل سینی زیر وزن کابلها، دشواری در کابلکشی یا هزینههای اضافی روبهرو شوید. به همین دلیل، پیش از خرید سینی کابل باید شرایط پروژه، تعداد و قطر کابلها، وزن تقریبی آنها، محل نصب و فاصله تکیهگاهها مشخص شود.
گروه صنعتی کبیر با ارائه محصولات در عرضهای متنوع از ۵ تا ۶۰ سانتیمتر و ضخامتهای اعلامشده از ۰٫۷ تا ۱٫۵ میلیمتر، امکان بررسی گزینههای مختلف را برای پروژههای ساختمانی، صنعتی و تأسیساتی فراهم کرده است. در این صفحه میتوانید مدلهای موجود را بررسی کنید، تفاوت سایزها و پوششها را بشناسید و با اطلاعات دقیقتری برای استعلام قیمت سینی کابل اقدام کنید.
برای آشنایی با مجموعه و سایر محصولات، به وبسایت گروه صنعتی کبیر مراجعه کنید. همچنین از طریق صفحه سینی کابل میتوانید محصولات این گروه را بررسی کنید.
یکی از مهمترین معیارهای انتخاب، تناسب عرض سینی با تعداد و ابعاد کابلهای عبوری است. انتخاب عرض کوچکتر از نیاز، کابلکشی و دسترسی برای تعمیرات را دشوار میکند؛ در مقابل، انتخاب عرض بسیار بزرگتر از نیاز نیز ممکن است هزینه خرید و فضای اشغالشده را افزایش دهد.
در محصولات معرفیشده گروه صنعتی کبیر، عرضهای مختلفی برای بررسی و سفارش وجود دارد:
| سایز محصول | کاربرد انتخابی |
|---|---|
| ۵ سانتیمتر | مسیرهای باریک و تعداد محدود کابل |
| ۱۰ سانتیمتر | مسیرهای کمحجم و انشعابها |
| ۱۵ سانتیمتر | مسیرهای با حجم کابل متوسط |
| ۲۰ سانتیمتر | مسیرهای دارای چند کابل |
| ۳۰ سانتیمتر | مسیرهای پرتراکمتر |
| ۴۰ سانتیمتر | مسیرهای با تعداد کابل بیشتر |
| ۵۰ سانتیمتر | مسیرهای عریض در پروژههای بزرگ |
| ۶۰ سانتیمتر | مسیرهای دارای حجم بالای کابل |
این جدول راهنمای اولیه انتخاب عرض است، نه ظرفیت بارگذاری قطعی هر محصول. ظرفیت واقعی به ضخامت ورق، شکل لبهها، نوع ساخت، فاصله ساپورتها و وزن کابلها بستگی دارد.
برای مشاهده سایر ابعاد و دریافت اطلاعات محصول نیز میتوانید از صفحه محصولات سینی کابل کبیر استفاده کنید.
انتخاب عرض مناسب باید بر اساس حجم واقعی کابلها انجام شود. برای این کار ابتدا کابلهایی را که قرار است از یک مسیر عبور کنند، مشخص کنید. سپس قطر خارجی هر کابل و فضای لازم برای چیدمان و دسترسی آینده را در نظر بگیرید.
برای مثال، اگر قرار است چند کابل برق با قطرهای مختلف به همراه کابلهای کنترل از یک مسیر عبور کنند، نباید فقط مجموع قطر کابلها را ملاک قرار دهید. شکل قرارگیری کابلها، امکان جداسازی مسیرها، شعاع خمش و نیاز به اضافه کردن کابل در آینده نیز مهم است.
روش پیشنهادی انتخاب:
۱. تعداد کابلهای هر مسیر را مشخص کنید.
۲. قطر خارجی کابلها را از اطلاعات سازنده یا مشخصات فنی آنها به دست آورید.
۳. نحوه چیدمان کابلها را تعیین کنید؛ آیا کابلها در یک ردیف قرار میگیرند یا چند ردیف؟
۴. فضای موردنیاز برای نصب، دسترسی و توسعه احتمالی را در نظر بگیرید.
۵. عرض سینی را با توجه به چیدمان انتخاب کنید و از پرکردن بیش از حد مسیر خودداری کنید.
۶. وزن کابلها و فاصله تکیهگاهها را برای انتخاب ضخامت و بررسی استحکام در نظر بگیرید.
اگر بین دو سایز مردد هستید، بهتر است نقشه مسیر و فهرست کابلها را در اختیار کارشناس فروش قرار دهید تا انتخاب بر اساس نیاز واقعی پروژه انجام شود.
عرض تنها عامل تعیینکننده نیست. ضخامت ورق نیز بر استحکام، وزن محصول و رفتار آن در برابر بارگذاری اثر میگذارد. در اطلاعات محصولات گروه صنعتی کبیر، ضخامتهای ۰٫۷، ۰٫۹، ۱٫۲۵ و ۱٫۵ میلیمتر معرفی شدهاند.
| ضخامت ورق | نکته انتخاب |
|---|---|
| ۰٫۷ میلیمتر | قابل بررسی برای مسیرهای سبک با بارگذاری متناسب |
| ۰٫۹ میلیمتر | گزینهای برای بررسی در پروژههای با بار متوسط |
| ۱٫۲۵ میلیمتر | قابل بررسی برای مسیرهایی با نیاز به استحکام بیشتر |
| ۱٫۵ میلیمتر | قابل بررسی برای کاربردهای سنگینتر، با توجه به طراحی و ساپورت |
این تقسیمبندی، راهنمای عمومی انتخاب اولیه است و به معنی ظرفیت تحمل وزن مشخص برای هر ضخامت نیست. برای تعیین ظرفیت بارگذاری باید نوع پروفیل، عرض، طول دهانه بین ساپورتها، جنس ورق و مشخصات سازهای محصول بررسی شود.
نکته مهم این است که افزایش ضخامت همیشه بهتنهایی مشکل را حل نمیکند. اگر فاصله ساپورتها بیش از حد باشد یا بار کابلها بهدرستی توزیع نشده باشد، حتی محصول ضخیمتر نیز ممکن است دچار خمش شود. بنابراین مشخصات نصب و بارگذاری را همزمان بررسی کنید.
یکی از پرسشهای رایج خریداران، تفاوت پوشش گالوانیزه سرد و گرم است. هر دو روش با هدف محافظت از فولاد در برابر خوردگی استفاده میشوند، اما روش اجرا و عملکرد آنها یکسان نیست.
در روش گالوانیزه سرد، پوشش حاوی روی به روشهایی مانند رنگ یا پوششدهی روی سطح فلز اعمال میشود. میزان محافظت به نوع پوشش، ضخامت آن، آمادهسازی سطح و کیفیت اجرای فرایند وابسته است.
این نوع پوشش میتواند برای بعضی کاربردهای داخلی و محیطهایی با شرایط خورندگی کمتر مناسب باشد. پیش از انتخاب، مشخصات پوشش و شرایط محیطی پروژه را بررسی کنید.
در روش گالوانیزه گرم، قطعه فولادی پس از آمادهسازی در فرایند غوطهوری در روی مذاب پوشش داده میشود. این روش معمولاً لایه محافظ متفاوتی نسبت به پوشش سرد ایجاد میکند و برای محیطهایی که احتمال تماس با رطوبت و عوامل خورنده بیشتر است، قابل بررسی است.
در انتخاب این نوع محصول باید ضخامت پوشش، استاندارد تولید، کیفیت سطح و شرایط واقعی محیط نصب مشخص باشد.
| معیار | گالوانیزه سرد | گالوانیزه گرم |
|---|---|---|
| روش پوششدهی | اعمال پوشش حاوی روی روی سطح | غوطهوری قطعه در روی مذاب |
| کاربرد قابل بررسی | محیطهای کمخورندهتر | محیطهای با احتمال خوردگی بیشتر |
| ضخامت پوشش | وابسته به روش و اجرای پوشش | وابسته به استاندارد و فرایند تولید |
| عامل مهم در خرید | کیفیت پوشش و آمادهسازی سطح | کیفیت گالوانیزاسیون و یکنواختی پوشش |
| قیمت | تابع نوع پوشش و فرایند | تابع فرایند و مشخصات محصول |
هیچکدام را نمیتوان بدون شناخت شرایط پروژه برای همه محیطها مناسب دانست. برای فضای باز، محیط مرطوب یا صنعتی، شرایط خورندگی و مشخصات پوشش باید دقیقتر بررسی شوند.
سینیهای کابل از نظر شکل ساخت و میزان بازبودن سطح، در مدلهای مختلفی تولید میشوند. انتخاب نوع مناسب به شرایط نصب، تهویه موردنیاز، وزن کابلها و میزان محافظت مورد انتظار بستگی دارد.

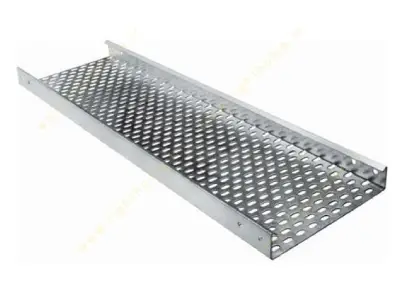

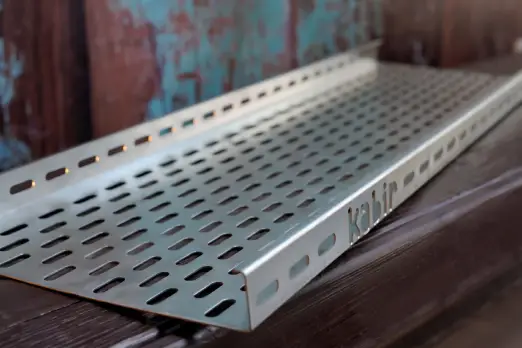

در این مدل، کف یا بدنه دارای سوراخهایی است که میتوانند به تهویه و خروج رطوبت کمک کنند. این ساختار در برخی مسیرهای داخلی و تأسیساتی کاربرد دارد. اندازه سوراخها و طراحی لبهها باید متناسب با نوع کابل و شرایط نصب باشد.
در این مدل، از درپوش برای پوشاندن مسیر کابلها استفاده میشود. درپوش میتواند در برابر ورود گردوغبار و تماس اتفاقی با عوامل محیطی، محافظت بیشتری ایجاد کند؛ اما میزان حفاظت به طراحی و نحوه اتصال درپوش بستگی دارد و نباید آن را معادل محفظه کاملاً آببند در نظر گرفت.
این نوع دارای کف پیوستهتری است و در مسیرهایی استفاده میشود که نیاز به سطح نگهدارنده یکپارچهتر وجود دارد. انتخاب آن باید با توجه به تهویه، شرایط کابلکشی و نیازهای نگهداری انجام شود.
نردبان کابل از دو ریل طولی و اعضای عرضی تشکیل میشود و برای مسیرهایی که به ساختار نردبانی و دسترسی مناسب نیاز دارند قابل بررسی است. برای مقایسه این محصول با سینی، میتوانید صفحه خرید نردبان کابل را مشاهده کنید.
قیمت نهایی به یک عامل محدود نیست. ممکن است دو محصول با عرض یکسان، به دلیل تفاوت در ضخامت ورق، نوع پوشش و مشخصات ساخت، قیمت متفاوتی داشته باشند. برای دریافت استعلام دقیق، بهتر است مشخصات سفارش را کامل اعلام کنید.
مهمترین عوامل مؤثر بر قیمت عبارتاند از:
بنابراین برای مقایسه قیمتها، فقط مبلغ هر شاخه را در نظر نگیرید. قیمت نهایی پروژه شامل محصول، اتصالات، ساپورتها، حمل و هزینه نصب نیز میشود.
برای اینکه استعلام شما سریعتر و دقیقتر انجام شود، بهتر است این اطلاعات را پیش از تماس آماده داشته باشید:
۱. عرض موردنیاز، مانند ۱۰، ۲۰، ۳۰ یا ۴۰ سانتیمتر.
۲. ضخامت ورق موردنظر، از میان گزینههای قابل سفارش.
۳. نوع پوشش موردنیاز و شرایط محیط نصب.
۴. تعداد شاخهها یا طول کل مسیر.
۵. نیاز به درپوش، زانویی، سهراهی، رابط و ساپورت.
۶. محل پروژه و نشانی تحویل.
با ارائه این اطلاعات، امکان بررسی دقیقتر مشخصات و دریافت پیشنهاد متناسب با پروژه فراهم میشود. برای ارتباط با مجموعه نیز میتوانید از صفحه تماس با گروه صنعتی کبیر استفاده کنید.
خرید مستقیم از تولیدکننده میتواند مسیر ارتباطی خریدار و واحد فروش را کوتاهتر کند و امکان دریافت اطلاعات درباره مشخصات ساخت و سفارش را فراهم آورد. این موضوع بهخصوص برای پیمانکاران و پروژههایی که به تعداد زیادی شاخه یا چند سایز مختلف نیاز دارند، اهمیت دارد.
گروه صنعتی کبیر در اطلاعات معرفیشده محصولات خود به استفاده از ورق فولاد مبارکه، امکان سفارشیسازی، برش CNC لیزری و ارسال به سراسر کشور اشاره کرده است. هنگام سفارش بهتر است مشخصات ورق، ضخامت، نوع پوشش و ابعاد موردنیاز را بهصورت روشن در پیشفاکتور درج کنید.

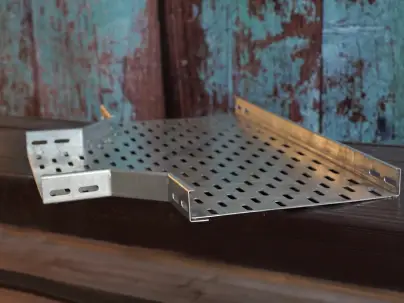

برای پروژههای بزرگ، تهیه فهرست کامل اقلام پیش از سفارش اهمیت دارد. ممکن است علاوه بر شاخههای مستقیم، به زانویی، سهراهی، تبدیل، رابط، درپوش و پایه نگهدارنده نیز نیاز داشته باشید. سفارش هماهنگ این قطعات میتواند از توقف کار در زمان نصب جلوگیری کند.
در سفارشهای عمده، فقط قیمت هر شاخه اهمیت ندارد. هماهنگی سایزها، ضخامت، نوع پوشش، تعداد اتصالات و زمان تحویل نیز بر هزینه و برنامه اجرای پروژه اثر میگذارد.
پیشنهاد میشود پیش از ثبت سفارش عمده، نقشه مسیر کابلکشی و جدول مقادیر تهیه شود. در این جدول، طول مسیرها، تعداد تغییر جهتها، محل انشعابها و نقاط نصب ساپورت مشخص میشوند. سپس میتوان تعداد شاخهها و متعلقات موردنیاز را دقیقتر محاسبه کرد.
گروه صنعتی کبیر امکان بررسی سفارشهای پروژهای و سفارشی را معرفی کرده است. برای دریافت شرایط فروش عمده، قیمت و زمان تأمین، مشخصات فنی و حجم سفارش را در اختیار کارشناسان فروش قرار دهید.
حتی محصول مناسب نیز در صورت نصب غیراصولی ممکن است عملکرد مطلوبی نداشته باشد. فاصله ساپورتها، نحوه اتصال شاخهها، توزیع وزن کابل و شرایط محیطی در پایداری مسیر نقش دارند.
پیش از نصب به این موارد توجه کنید:
برای پروژههای حساس، طراحی و نصب باید بر اساس نقشه اجرایی و ضوابط فنی مربوط به همان پروژه انجام شود.
انتخاب محصول نامتناسب ممکن است در ابتدا هزینه کمتری داشته باشد، اما در ادامه باعث افزایش هزینههای اصلاح مسیر، تعویض قطعات یا توقف عملیات شود. برای مثال، انتخاب عرض کمتر از نیاز میتواند فضای کافی برای کابلهای جدید باقی نگذارد. همچنین ضخامت نامتناسب با بار و فاصله ساپورتها ممکن است به خمش یا تغییر شکل منجر شود.
در مقابل، انتخاب بیش از اندازه بزرگ یا ضخیم نیز ممکن است هزینه خرید و نصب را بدون نیاز واقعی افزایش دهد. بهترین روش این است که ابتدا مشخصات مسیر و بارگذاری تعیین شود و سپس عرض، ضخامت و نوع پوشش انتخاب شوند.
اگر برای یک پروژه چند مسیر با شرایط متفاوت دارید، لازم نیست تمام مسیرها با یک سایز و ضخامت اجرا شوند. میتوان برای هر مسیر، متناسب با تعداد کابلها و شرایط نصب، مشخصات جداگانه در نظر گرفت.
در اطلاعات معرفیشده گروه صنعتی کبیر، سایزهای ۵، ۱۰، ۱۵، ۲۰، ۳۰، ۴۰، ۵۰ و ۶۰ سانتیمتر ذکر شدهاند. برای بررسی موجودی و امکان سفارش هر سایز باید استعلام بگیرید.
عرض، ضخامت ورق، نوع پوشش، جنس مواد اولیه، طول شاخه، تعداد سفارش، اتصالات و هزینه حمل از عوامل مؤثر بر قیمت هستند.
وزن کابلها، عرض محصول، فاصله ساپورتها و شرایط نصب را بررسی کنید. ظرفیت بارگذاری نهایی باید با اطلاعات فنی محصول و مشخصات سازنده تطبیق داده شود.
این نوع پوشش میتواند برای بعضی محیطهای داخلی و کمخورنده قابل بررسی باشد. برای انتخاب نهایی باید کیفیت و ضخامت پوشش با شرایط محیط نصب تطبیق داده شود.
در گالوانیزه گرم قطعه در فرایند غوطهوری در روی مذاب پوشش داده میشود؛ در گالوانیزه سرد پوشش حاوی روی به روشهای سطحی اعمال میشود. روش اجرا و میزان محافظت این دو یکسان نیست.
در معرفی محصولات گروه صنعتی کبیر به امکان سفارشیسازی اشاره شده است. برای اطلاع از ابعاد، ضخامت و شرایط سفارش باید با واحد فروش هماهنگ کنید.
برای سفارشهای پروژهای و عمده میتوانید مشخصات، تعداد و محل تحویل را اعلام کنید و شرایط قیمت و تأمین را استعلام بگیرید.
خیر. بسته به مسیر نصب ممکن است به درپوش، زانویی، سهراهی، رابط، ساپورت و اتصالات نیز نیاز داشته باشید. بهتر است تمام اقلام در نقشه و فهرست سفارش مشخص شوند.
برای انتخاب محصول مناسب، ابتدا عرض مسیر، وزن و تعداد کابلها، ضخامت موردنیاز و شرایط محیط نصب را مشخص کنید. سپس با مقایسه مشخصات محصولات و دریافت اطلاعات فنی، سفارش متناسب با پروژه خود را ثبت کنید.
برای مشاهده محصولات و دریافت اطلاعات بیشتر به صفحه سینی کابل گروه صنعتی کبیر مراجعه کنید. همچنین برای آشنایی با سایر محصولات و خدمات مجموعه، وبسایت گروه صنعتی کبیر در دسترس شماست.
